Как математика управляет полётом: от дронов до пассажирских лайнеров

Автор: Степанова Елена Александровна

Организация: ГБПОУ ПК им. Н.Н. Годовикова

Населенный пункт: г. Москва

Представьте, что вы стоите на взлётно-посадочной полосе, а мимо вас на бешеной скорости проносится 300-тонный пассажирский Боинг. Через секунду он плавно отрывается от земли и взмывает в небо. А теперь перенеситесь в комнату, где маленький квадрокоптер размером с ладонь зависает в воздухе с точностью до миллиметра, игнорируя сквозняк из открытого окна. Что общего между этими двумя машинами? Физика? Да, безусловно. Но физика — это лишь законы природы. Чтобы заставить эти законы работать на нас, нужен надежный переводчик. И этот переводчик — математика.

Без математических вычислений любой полёт мгновенно превратился бы в абсолютный хаос. Самолёт не понимал бы, с какой скоростью ему лететь, чтобы не свалиться в штопор, а дрон при первой же попытке взлететь просто перевернулся бы и врезался в стену. Математика в авиации — это не скучные формулы из пыльных учебников, ради которых вы мучаете себя на парах. Это невидимый пилот, который каждую миллисекунду принимает тысячи решений. Давайте разберёмся, как именно абстрактные теоремы и матрицы заставляют тонны металла и пластика послушно подчиняться человеку.

Аэродинамика на пальцах: как приручить невидимый океан

Начнём с главного вопроса: почему самолёты вообще летают? В школе нам обычно говорят: «Воздух обтекает крыло, сверху скорость больше, снизу меньше, возникает разница давлений — и вуаля, подъёмная сила!». Красиво, просто, но слишком поверхностно. Если бы воздух двигался так предсказуемо, инженеры давно бы остались без работы. На самом деле воздух — это невидимый, капризный и бурный океан. Он закручивается в вихри, сопротивляется, срывается с кромок крыла и ведёт себя как капризная толпа в метро в час пик. Чтобы описать это безумие, математики используют уравнения Навье-Стокса. В мире науки они знамениты тем, что за их строгое математическое решение назначена награда в один миллион долларов. Никто в мире до сих пор не смог решить их в общем виде на бумаге.

Как же тогда строить самолёты? Здесь на сцену выходит вычислительная математика. Инженеры берут крыло самолёта и мысленно «нарезают» окружающее пространство на миллионы крошечных кубиков — это называется вычислительной сеткой. Для каждого такого кубика математические законы превращаются в гигантскую систему простых уравнений. Вместо того чтобы искать одну идеальную формулу, мощные суперкомпьютеры миллиарды раз в секунду складывают и умножают числа, моделируя поведение каждого «кусочка» воздуха.

Математика позволяет предсказать подъёмную силу ещё до того, как крыло будет отлито в металле. Мы берём базовое понятие математического анализа — производную — и смотрим, как меняется скорость и давление воздуха в каждой точке. Производная — это ведь просто скорость изменения чего-либо. Считая, как быстро меняется давление воздуха над крылом и под ним, математика буквально «рисует» идеальную форму крыла, способную поднять в воздух многотонный лайнер. Без этих расчётов авиация осталась бы на уровне метода тыка: построили, запустили, разбился — ну ладно, давайте попробуем другое крыло.

Как дрон понимает, где верх, а где низ: магия матриц

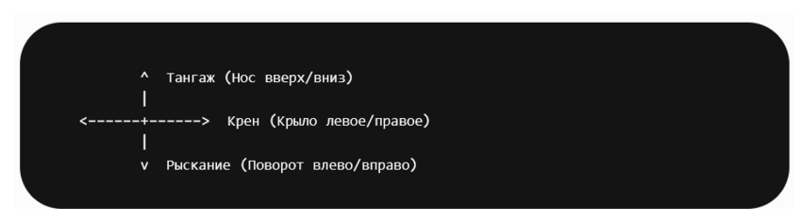

Перейдём от гигантов к малышам. Вы когда-нибудь задумывались, почему квадрокоптер так стабильно висит в воздухе? У него ведь нет крыльев, он держится только за счёт четырёх пропеллеров. Если один мотор станет крутиться чуть быстрее, дрон наклонится. Чтобы не упасть, робот должен идеально точно знать свое положение в пространстве. Для этого математики придумали три волшебных понятия: крен, тангаж и рыскание. В авиации их называют углами Эйлера.

Тангаж — это когда нос самолёта или дрона опускается или поднимается (как будто машина кивает вам «да»).

Крен — это наклон влево или вправо (когда самолёт заваливает крыло на вираже). Рыскание — это поворот носа влево или вправо в горизонтальной плоскости (как будто вы крутите головой по сторонам).

Казалось бы, в чём проблема? Измеряй эти три угла и лети себе спокойно. Но представьте ситуацию: ваш дрон наклонился вперёд (тангаж) на 90 градусов. Теперь его «нос» смотрит строго в землю. Если после этого дрон попытается повернуться «налево» (сделать рыскание), то с точки зрения самого дрона это будет поворот вбок, а с точки зрения наблюдателя на земле — это уже крен! Происходит так называемый «шарнирный замок» — путаница в осях координат, из-за которой компьютерный мозг дрона может сойти с ума. Как решить эту проблему? Привет, линейная алгебра!

Чтобы компьютер не запутался, где право, где лево, и где вообще земля, математики используют матрицы поворота. Матрица — это просто таблица с числами, но она обладает суперсилой! Когда мы умножаем вектор (направление полета дрона) на матрицу поворота, мы мгновенно пересчитываем координаты из системы координат самого дрона в систему координат земли.

Каждый раз, когда вы отклоняете стик на пульте управления, микроконтроллер внутри дрона делает миллионы операций умножения матриц в секунду. Линейная алгебра упаковывает сложные пространственные вращения в элегантные математические таблицы, благодаря чему беспилотник всегда точно знает, где верх, а где низ, даже если он крутит сальто в воздухе.

Поиск пути: как теория графов спасает от катастроф

Хорошо, летать мы научились, в пространстве сориентировались. Теперь нужно долететь из точки А в точку Б. Для пассажирского лайнера маршрут прокладывают диспетчеры по заранее известным воздушным трассам. А если у нас автономный дрон-доставщик, которому нужно донести пиццу в мегаполисе, облетая высотные дома, строительные краны и запретные для полетов зоны?

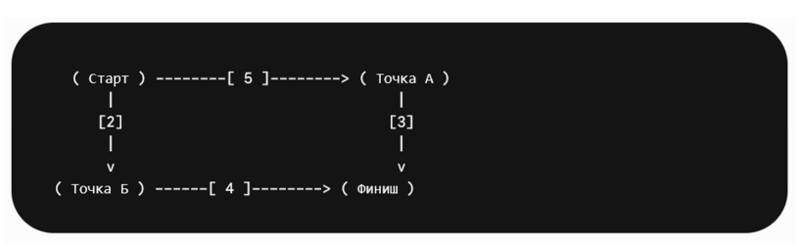

Здесь на помощь приходит раздел математики под названием теория графов. Представьте, что вся карта города — это лабиринт. Математики превращают этот лабиринт в граф. Каждая точка, где дрон может изменить направление (например, угол дома или перекрёсток) — это вершина графа. А возможные пути между ними — это ребра. Каждому ребру присваивается «вес» — это может быть расстояние в метрах, время полета или количество затраченного топлива.

Теперь задача поиска безопасного пути превращается в классическую математическую задачу: найти на этом графе путь с минимальным суммарным весом. Самый известный инструмент для этого — алгоритм Дейкстры (или его более продвинутый брат — алгоритм A*).

Алгоритм работает перебором, но делает это чертовски умно. Он начинает от стартовой точки и пошагово оценивает, сколько «стоит» долететь до соседних вершин, выбирая самые перспективные направления и отсекая заведомо долгие или опасные пути. Для дрона этот алгоритм — как личный навигатор. Если на пути внезапно возникает препятствие (например, поднялся строительный кран), математическая модель графа мгновенно обновляется: ребро, ведущее через кран, получает «бесконечный вес» (путь заблокирован), и алгоритм Дейкстры за доли миллисекунды пересчитывает новый маршрут.

Секрет точной навигации: как фильтр Калмана побеждает ложь датчиков

Представьте, что вы летите на самолёте в густом тумане. У вас есть два прибора. Первый — GPS-навигатор. Он в целом знает, где вы, но его данные обновляются редко, а иногда из-за облаков координаты «прыгают» на пару метров в сторону. Второй прибор — акселерометр (датчик ускорения). Он работает молниеносно, улавливая малейший толчок, но у него есть беда: он постоянно накапливает мелкую ошибку. Если верить только ему, то через 10 минут полета он будет уверен, что вы уже летите задом наперёд.

Имеем два прибора: один точный, но медленный и шумный, второй — быстрый, но постоянно ошибающийся в долгосрочной перспективе. Кому верить? Решение этой загадки в 1960 году предложил математик Рудольф Калман. Его изобретение — фильтр Калмана — стало одним из главных открытий, благодаря которым человечество смогло долететь до Луны, а сегодня оно работает в каждом смартфоне и беспилотнике.

Фильтр Калмана не имеет ничего общего с пластиковыми фильтрами для воды. Это чистая теория вероятностей и математическая статистика, воплощенная в коде. Вместо того чтобы слепо верить одному из датчиков, фильтр Калмана делает две вещи: прогноз и коррекцию. На основе законов физики и предыдущего состояния математика считает, где самолёт должен находиться в этот момент (интегрируя показания ускорения). Затем фильтр берет показания GPS, оценивает уровень шума и вычисляет так называемый калмановский коэффициент усиления — по сути, вес, с которым нужно объединить прогноз и реальное измерение.

Говоря простым языком, это продвинутое среднее взвешенное. Математика постоянно задает вопрос: «Насколько сильно я сейчас доверяю GPS, а насколько — акселерометру?». Если GPS начинает сильно шуметь, математика снижает его вес в формуле. Если самолёт делает резкий манёвр, фильтр Калмана понимает, что это не ошибка GPS, а реальное ускорение, и мгновенно корректирует общую картину. В результате получается идеально плавная и точная траектория полета без единого сбоя.

Зачем инженеру матан, или как математика строит ваше будущее

Когда студент-первокурсник сидит на лекции и видит, как преподаватель исписывает третью доску доказательством теоремы о пределе функции, в его голове неизбежно рождается крик души: «Зачем мне это?! Я хочу строить самолёты и программировать крутых дронов, а не заниматься этой абстрактной чепухой!». Надеемся, эта статья показала, что «абстрактная чепуха» — это скелет, на котором держится вся современная техника. Давайте разложим по полочкам, какие разделы математики вы изучаете сейчас и где они выстрелят в вашей будущей инженерной практике.

Математический анализ (производные и интегралы) нужен для описания движения. Скорость — это производная от координаты по времени. Ускорение — производная от скорости. Переход от ускорения к координатам в навигации — это процесс интегрирования. Аэродинамика, расчет прочности крыла, управление двигателями — всё это говорит на языке матанализа.

Линейная алгебра (векторы и матрицы) — это язык трёхмерного пространства. Всё, что связано с вращением, ориентацией, компьютерной графикой, зрением дронов и робототехникой, написано матрицами. Не научитесь умножать матрицы — ваш робот не сможет даже повернуться.

Теория вероятностей и мат. статистика помогают инженерам справляться с несовершенством мира. В нём есть ветер, шумы датчиков и отказы оборудования. Теорвер помогает создавать системы, которые работают стабильно в условиях неопределенности (как тот самый фильтр Калмана).

Дискретная математика и теория графов — это фундамент для алгоритмов и программирования. Прокладка маршрутов, оптимизация логистики, распределение задач между группой дронов — всё это чистая дискретная математика. Математика — это мощнейший тренажёр для ума. Она учит видеть структуру там, где кажется, что царит хаос, разбивать сложные задачи на простые элементы и строить строгие логические модели. Учите математику — и ваши идеи обязательно взлетят!
